【法蘭標準】HG20592-2009 PN10
來源：http://www.lawpractice.com.cn/204.html 發布于：2015-06-24 00:31 瀏覽：8,291
上海淞江減震器集團有限公司生產各種法蘭橡膠接頭，以下為您介紹HG20592-2009 PN10 法蘭標準信息。

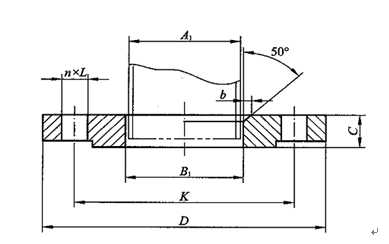

PN10? HG20592-2009
| 公稱尺寸?? DN | 鋼管外徑 A1 | 連接尺寸 | 法蘭厚度??? C | 法蘭內徑B1 | ||||||
| A | B | 法蘭外徑???? D | 螺栓孔中心圓直徑?? K | 螺栓孔直徑????? L | 螺栓孔數量??????? n（個） | 螺栓?? Th | A | B | ||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22.5 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 19 | 61.5 | 59 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | M16 | 20 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 143.5 | 135 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 |
| 250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 276 |
| 300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 26 | 328 | 328 |
| 350 | 355.6 | 377 | 505 | 460 | 22 | 16 | M20 | 28 | 360 | 381 |
| 400 | 406.4 | 426 | 565 | 515 | 26 | 16 | M24 | 32 | 411 | 430 |
| 450 | 457 | 480 | 615 | 565 | 26 | 20 | M24 | 36 | 462 | 485 |
| 500 | 508 | 530 | 670 | 620 | 26 | 20 | M24 | 38 | 513.5 | 535 |
| 600 | 610 | 630 | 780 | 725 | 30 | 20 | M27 | 42 | 616.5 | 636 |
PN10? HG20592-2009
| 公稱尺寸?? DN | 鋼管外徑 A1 | 連接尺寸 | 法蘭厚度??? C | 法蘭內徑B1 | ||||
| 法蘭外徑???? D | 螺栓孔中心圓直徑?? K | 螺栓孔直徑????? L | 螺栓孔數量????? ??n（個） | 螺栓?? Th | ||||
| 700 | 720 | 895 | 840 | 30 | 24 | M27 | 36 | 724 |
| 800 | 820 | 1015 | 950 | 33 | 24 | M30 | 38 | 824 |
| 900 | 920 | 1115 | 1050 | 33 | 28 | M30 | 42 | 924 |
| 1000 | 1020 | 1230 | 1160 | 36 | 28 | M33 | 44 | 1024 |
以上信息來源于：上海淞江減震器集團有限公司官方網站，如需了解更多產品信息可以登錄：http://www.lawpractice.com.cn查詢更多。
